Барилгын зураг төсөл нь зөвхөн барилгын гадна үзэмжийг харуулсан зураг биш юм. Энэ нь архитектур, бүтээц, инженерийн шугам сүлжээ, цахилгаан, халаалт, аюулгүй байдал зэрэг барилгын бүх мэдээллийг багтаасан иж бүрэн техникийн баримт бичиг юм.
Чанартай зураг төсөл нь барилгын ажлыг зөв төлөвлөж, зардлыг хянах, аюулгүй байдлыг хангах, ашиглалтын хугацааг уртасгах үндэс болдог.

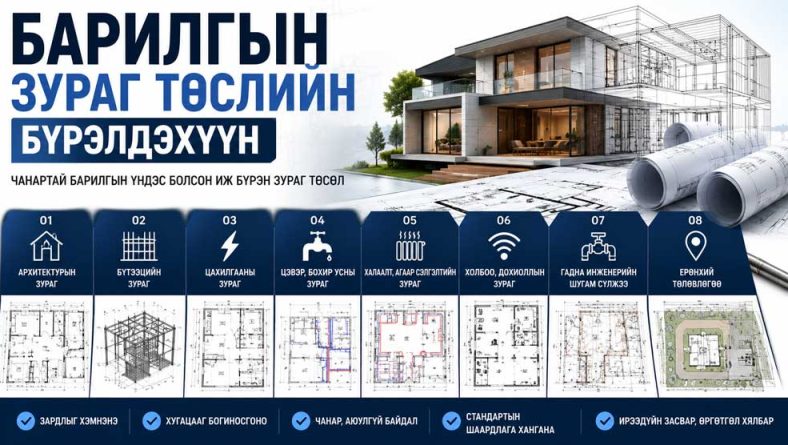

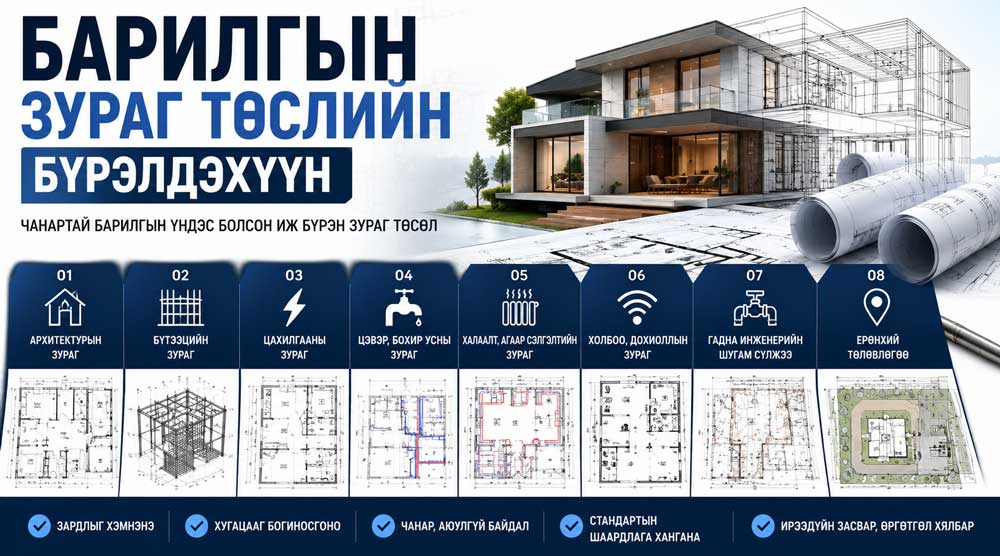

Барилгын зураг төслийн үндсэн бүрэлдэхүүн
1. Архитектурын зураг
Архитектурын зураг нь барилгын ерөнхий зохион байгуулалт, хэлбэр дүрсийг тодорхойлдог.
Үүнд:
- Ерөнхий төлөвлөгөө
- Давхарын план
- Фасад
- Огтлол
- Дээврийн төлөвлөгөө
- Хаалга, цонхны мэдээлэл
2. Бүтээцийн зураг
Барилгын бат бөх, даацын хийцийг тодорхойлно.
Үүнд:
- Суурийн зураг
- Багана
- Дам нуруу
- Хучилт
- Шат
- Арматурын зураг
3. Цахилгааны зураг
Барилгын цахилгааны системийг төлөвлөнө.
Үүнд:
- Гэрэлтүүлэг
- Розетка
- Самбар
- Кабелийн трасс
- Газардуулга
- Аянгын хамгаалалт
4. Цэвэр, бохир усны зураг
Усны шугам сүлжээний төлөвлөлт.
Үүнд:
- Ус хангамж
- Бохир ус
- Ариун цэврийн тоноглол
- Усны тоолуур
- Шугамын схем
5. Халаалт, агаар сэлгэлтийн зураг
Дотоод орчны тав тухыг хангах инженерийн шийдэл.
Үүнд:
- Халаалтын систем
- Радиатор
- Шалны халаалт
- Агааржуулалт
- Сэнс
- Яндангийн шийдэл
6. Холбоо, дохиоллын зураг
Барилгын аюулгүй байдал, холбооны системийг төлөвлөнө.
Үүнд:
- Интернет
- Сүлжээ
- Камер
- Галын дохиолол
- Хяналтын систем
- Домофон
7. Гадна инженерийн шугам сүлжээ
Барилгын гадна талын инженерийн шийдэл.
Үүнд:
- Цахилгааны холболт
- Усны шугам
- Бохирын шугам
- Дулааны шугам
- Борооны ус зайлуулах систем
8. Ерөнхий төлөвлөгөө (Master Plan)
Газрын зохион байгуулалтыг харуулдаг.
Үүнд:
- Барилгын байршил
- Авто зогсоол
- Ногоон байгууламж
- Хашаа
- Явган зам
- Орц, гарц
Яагаад иж бүрэн зураг төсөл хэрэгтэй вэ?
Иж бүрэн зураг төсөл нь:
- ✔ Барилгын ажлыг хурдан явуулна
- ✔ Материалын зардлыг оновчтой тооцоолно
- ✔ Инженерийн алдаа гарахаас сэргийлнэ
- ✔ Барилгын норм, стандартын шаардлагыг хангана
- ✔ Засвар үйлчилгээ, өргөтгөлийг хялбар болгоно
Дүгнэлт
Барилгын зураг төсөл нь амжилттай барилгын ажлын үндэс юм. Архитектур, бүтээц, цахилгаан, сантехник, халаалт, холбоо дохиолол, ерөнхий төлөвлөлт зэрэг бүх хэсэг нь хоорондоо уялдаа холбоотой ажилласнаар чанартай, аюулгүй, удаан эдэлгээтэй барилга бий болдог.
